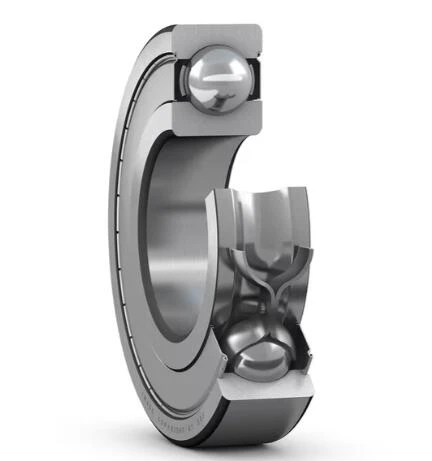

6216-2Z

Die einzelnen Reihe Deep -Rillenkugellager mit Dichtungen oder Schildern sind besonders vielseitig, haben eine geringe Reibung und sind für niedrige Rauschen und niedrige Vibrationen optimiert, was hohe Drehzahl ermöglicht. Sie bieten radiale und axiale Lasten in beide Richtungen, sind leicht zu montieren und erfordern weniger Wartung als viele andere Lagertypen. Die integrale Versiegelung kann die Lebensdauer des Lagerlebens erheblich verlängern

Anfrage senden

Jetzt chatten

Produkteinführung

Abmessungen

d	80 mm	Bohrungsdurchmesser
D	140 mm	Außendurchmesser
B	26 mm	Breite
d₁	~ 101,4 mm	Schulterdurchmesser
D₂	~ 126,5 mm	Repessdurchmesser
r_1,2	min.2 mm	Abmessung

Abutment dimensions - 6216-2Z

Abutmentabmessungen

d_a	min.91 mm	Durchmesser des Wellenabutments
d_a	max.100,9 mm	Durchmesser des Wellenabutments
D_a	max.129 mm	Durchmesser des Gehäuseabutments
r_a	max.2 mm	Radius von Schaft oder Gehäusefilet

Berechnungsdaten

SKF Performance Class		SKF Entdecker
Grundlegende dynamische Lastbewertung	C	72,8 kN
Grundlegende statische Lastbewertung	C₀	55 kN
Ermüdungslastgrenze	P_u	2,2 kN
Referenzgeschwindigkeit		9 500 r/min
Geschwindigkeit einschränken		4 800 r/min
Mindestlastfaktor	k_r	0.025
Berechnungsfaktor	f₀	15

Toleranzklasse

Dimensionstoleranzen	P6
Radialer Auslauf	Normal

Deep Groove -Kugellager - Kernmerkmale
Tiefe Rillenkugellager sind vielseitige Komponenten, die für die radiale und axiale Laststütze in Hochgeschwindigkeitsanwendungen ausgelegt sind. Ihre Einreihenkonstruktion mit ununterbrochenen Rennen sorgt für einen reibungslosen Betrieb unter kombinierten Lasten, während die Deep Raceway-Geometrie die radiale Belastungskapazität verbessert. Präzisionsgelegene Stahlkugeln und Ringe minimieren die Reibung und verringern den Energieverlust und die Wärmeerzeugung. Diese Lager sind in abgeschirmten, versiegelten oder offenen Konfigurationen erhältlich und erfüllen unterschiedliche Schmieranforderungen und Kontaminationsschutzniveaus. Zu den allgemeinen Materialien gehören Chromstahl für den allgemeinen Gebrauch und Edelstahl für korrosive Umgebungen mit optionalen Polymerkäfigen für die Rauschreduzierung von Elektromotoren.

Betriebsvorteile bei anspruchsvollen Einstellungen
Diese Lager übertrieben in Effizienz und Haltbarkeit und bieten ein geringes Drehmoment für energieempfindliche Anwendungen wie HLK-Systeme oder Antriebsstränge mit Elektrofahrzeugen. Ihre Fähigkeit, Fehlausrichtung (bis zu 0. 5 Grad) zu bewältigen, vereinfacht die Installation in Wellenbaugruppen. Mit dynamischen Lastbewertungen von 25 kN und Geschwindigkeitsfaktoren (DN) über 200, 000 mm/min, übertreffen sie viele Lagertypen in der Rotationsgenauigkeit. Vorgelassene Varianten beseitigen den Relubrikbedarf in versiegelten Einheiten, und fortschrittliche Versiegelungstechnologien (wie Dreifach-Lip-Kontaktdichtungen) erweitern Serviceintervalle in staubigen industriellen Umgebungen wie Verpackungsmaschinen oder Fördersystemen.

Beispiele für die Industrie Implementierung
In den Bereichen Automobilmaschinen, Pumpenwellen und Haushaltsgeräte (z. B. Waschmaschinentrommeln) sind Deep Groove -Kugellager weit verbreitet. Ihr kompaktes Design passt zu Robotics Gelenkantrieb und Drohnenantriebssystemen, bei denen die Gewichtsoptimierung von entscheidender Bedeutung ist. In Anwendungen für erneuerbare Energien standspalten speziell beschichtete Versionen Feuchtigkeit in Windkraftanlagen -Giersystemen. Lebensmittelqualitätsvarianten mit FDA-konformen Schmierstoffe arbeiten zuverlässig in Abfülllinien, während Hochtemperaturmodelle (bis zu 150 Grad) in Ofenfördererwalzen dienen und Anpassungsfähigkeit zwischen den Bereichen Luft- und Raumfahrt bis hin zu medizinischen Geräten zeigen.

NEIN.	D [MM]	D [MM]	B [mm]
6020 M	100	150	24
6020	100	150	24
314- znr	70	150	35
314-Z	70	150	35
314-2Z	70	150	35
314 nr	70	150	35
314	70	150	35
217-Z	85	150	28
217-2Z	85	150	28
217 nr	85	150	28
217	85	150	28
16020	100	150	16
6019-Z	95	145	24
6019-2Z	95	145	24
6019-2 rs1	95	145	24
16019	95	145	16
6411 nr	55	140	33
6411 N	55	140	33
6411	55	140	33
6313- znr	65	140	33
6313-Z	65	140	33
6313- rs1	65	140	33
6313-2 znr	65	140	33
6313-2Z	65	140	33
6313-2 rs1	65	140	33
6313 nr	65	140	33
6313	65	140	33
6216-Z	80	140	26
6216- rs1	80	140	26
6216-2Z	80	140	26
