230/530-BEA-XL-K-MB1-C4-Pendelrollenlager

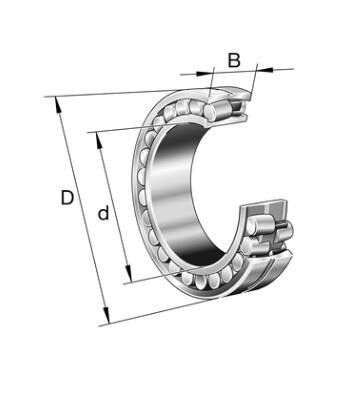

Hauptabmessungen und Leistungsdaten

d	530 mm	Bohrungsdurchmesser
D	780 mm	Außendurchmesser
B	185 mm	Breite
Cr	5,600,000 N	Dynamische Tragzahl, radial
C0r	10,100,000 N	Statische Tragzahl, radial
Cur	860,000 N	Ermüdungsgrenzbelastung, radial
nG	820 1/Minute	Grenzgeschwindigkeit
nϑr	475 1/Minute	Referenzgeschwindigkeit
≈m	295 kg	Gewicht

Einbaumaße

deine Minute	553 mm	Mindestdurchmesser der Wellenschulter
Dein Maximum	757 mm	Maximaler Durchmesser der Gehäuseschulter
rein Maximum	5 mm	Maximaler Aussparungsradius
dein Maximum	589 mm	Maximaler Durchmesser der Wellenschulter
db min	550 mm	Minimaler Hohlraumdurchmesser der Hülse
Beine Minute	18 mm	Minimale Hohlraumbreite der Hülse

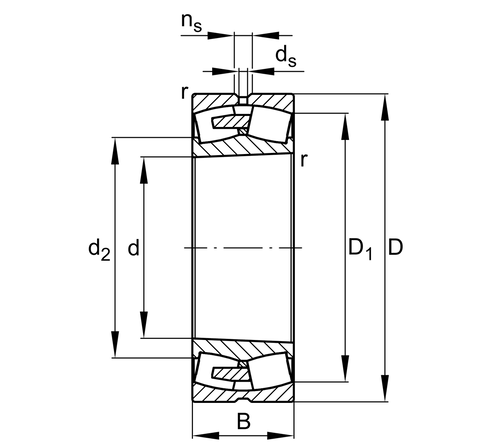

Maße

rMin	6 mm	Minimales Fasenmaß
D1	708 mm	Bohrungsdurchmesser Außenring
ds	12,5 mm	Durchmesser Schmierbohrung
ns	23,5 mm	Breite der Schmiernut

Temperaturbereich

TMin	-30 Grad	Betriebstemperatur min.
Tmax	200 Grad	Betriebstemperatur max.

Berechnungsfaktoren

e	0.22	Grenzwerte von Fa/Fr für die Anwendbarkeit von diff. Werte der Faktoren X und Y
Y1	3.1	Dynamischer Axiallastfaktor
Y2	4.62	Dynamischer Axiallastfaktor
Y0	3.03	Statischer Axiallastfaktor

Weitere Informationen

	H30/530-HG	Adapterhülse
	AH30/530A-H	Entnahmehülse



Pendelrollenlager sind für die Aufnahme hoher radialer und axialer Belastungen ausgelegt, selbst bei Fehlausrichtung und Wellendurchbiegung. Diese Lager verfügen über eine sphärische Außenlaufbahn und zwei Reihen tonnenförmiger Rollen, wodurch sie Winkelfehlstellungen zwischen Außen- und Innenring ausgleichen können. Diese Fähigkeit macht sie ideal für Anwendungen, bei denen Wellendurchbiegungen oder Montagefehler häufig vorkommen. Darüber hinaus gewährleistet ihre robuste Konstruktion eine lange Lebensdauer, selbst bei starker Vibration oder Stoßbelastung. Verbesserte Schmierkanäle und Dichtungen in modernen Ausführungen reduzieren Reibung und Verschleiß zusätzlich.

Diese Lager bieten mehrere Vorteile, die sie für verschiedene Anwendungen vielseitig und zuverlässig machen. Ihre Konstruktion ermöglicht es ihnen, erhebliche Lasten zu bewältigen und gleichzeitig die Leistung in rauen Umgebungen aufrechtzuerhalten, wodurch Wartungs- und Ausfallzeiten reduziert werden. Verbesserte Konstruktionen führen auch zu niedrigeren Betriebstemperaturen und einer längeren Fettlebensdauer, was die Gesamteffizienz verbessert. Die Kombination aus langer Lebensdauer und geringerem Wartungsbedarf macht Pendelrollenlager für viele Branchen zu einer kostengünstigen Wahl.

Pendelrollenlager werden häufig in Industriemaschinen eingesetzt, insbesondere in Bergbau-, Bau- und Materialtransportmaschinen, wo hohe Belastungen und Fehlausrichtungen vorherrschen. Sie sind auch in Stromerzeugungsanlagen wie Windturbinen unverzichtbar, die robuste und zuverlässige Lagerlösungen erfordern. Im Automobilsektor werden diese Lager in Schwerlastfahrzeugen und Lastwagen eingesetzt, bei denen Haltbarkeit und Tragfähigkeit von entscheidender Bedeutung sind. Darüber hinaus sind sie ideal für Papierfabriken in der Zellstoff- und Papierindustrie, wo sie hohen Belastungen und rauen Betriebsbedingungen standhalten müssen.

Zusammenfassend lässt sich sagen, dass Pendelrollenlager aufgrund ihrer einzigartigen Konstruktion und Leistungsmerkmale in vielen Branchen unverzichtbare Komponenten sind. Ihre Fähigkeit, schwere Lasten zu bewältigen, Fehlausrichtungen auszugleichen und in anspruchsvollen Umgebungen zuverlässig zu funktionieren, stellt sicher, dass sie eine entscheidende Rolle bei der Verlängerung der Gerätelebensdauer und der Aufrechterhaltung eines effizienten Betriebs spielen.

NEIN.	d	D	B
230/530-BK-MB	530	780	185
230/530-BK-MB-C3	530	780	185
230/530-B-MB	530	780	185
239/750-K-MB-C3	750	1000	185
239/750-MB	750	1000	185
239/750-MB-C3	750	1000	185
239/750-K-MB	750	1000	185
230/530-BEA-XL-MB1	530	780	185
230/530-BEA-XL-MB1-C3	530	780	185
230/530-BEA-XL-MB1-C4	530	780	185
230/530-BEA-XL-K-MB1	530	780	185
230/530-BEA-XL-K-MB1-C3	530	780	185
230/530-BEA-XL-K-MB1-C4	530	780	185
248/800-BK30-MB	800	980	180
24156-BE-XL-C2	280	460	180
24072-BEA-XL-K30-MB1-C4	360	540	180
248/850-MB	850	1030	180
24156-BE-XL-C4	280	460	180
239/710-K-MB-C2	710	950	180
248/800-B-MB	800	980	180
